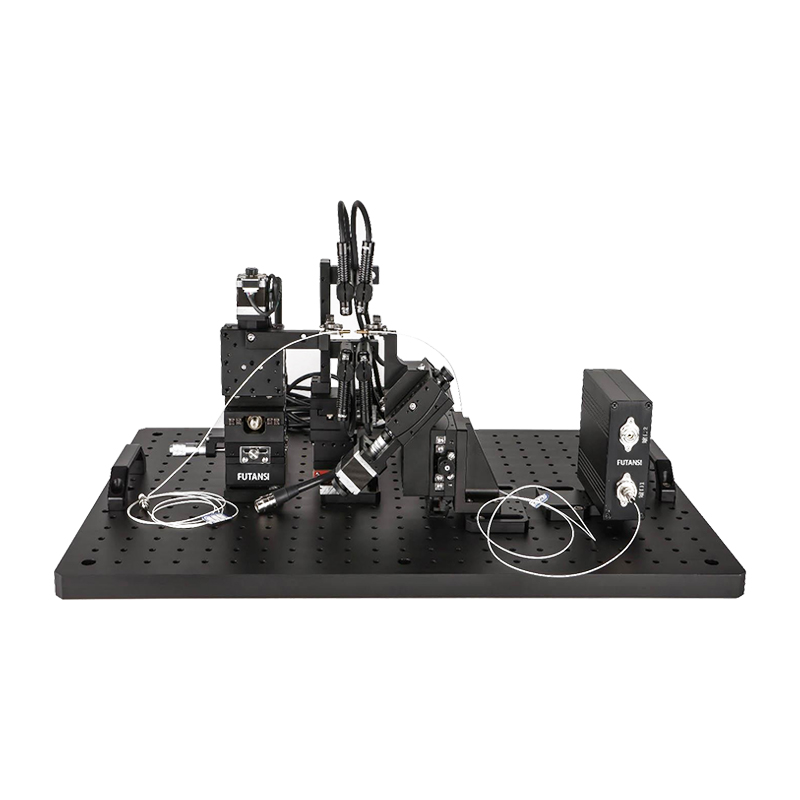

本系統適用于 WDM 的透射端及反射端的自動封裝，也可以簡單升ji，就可以實現準直器的自動封裝。 采用全新的進口與國產電動位移臺，保證質量與后期服務。
系統特色
l 采用全新電動位移臺，確保重復性與效率。
l 夾具方便、快捷。
l 雙攝像頭，方便觀察。
l 全方位的 UV 防護罩。
l 算法優秀，穩定、快速。對光時間 <= 10 秒。
l 生產效率，300 – 350 個 / 10 小時。
l 耦合數據可以保存到 Excel 文件。
l 操作界面簡單易用，更適合生產員工的操作。
l 透射端經過簡單升ji改造，就可以實現準直器的自動耦合。
l 反射端可以升ji到自動點膠功能。
l 反射端/透射端一體化系統，可以同時實現反射與透射耦合需求，特殊設計滿足客戶的特殊需要。
- 產品詳情

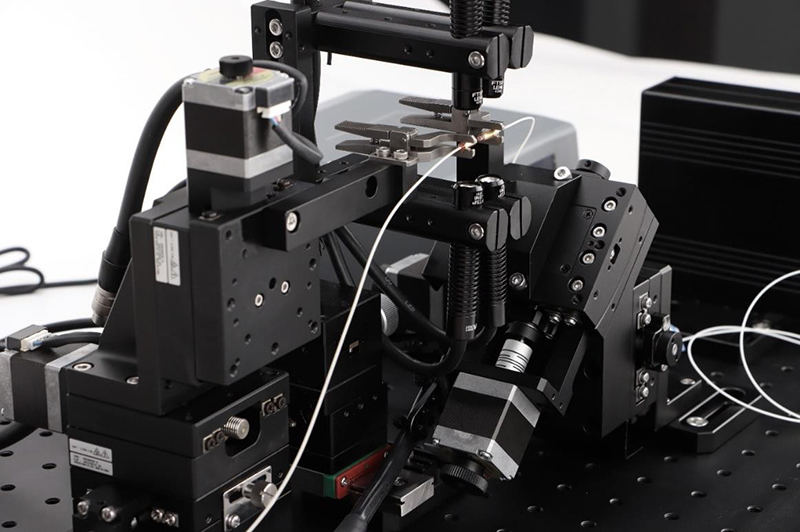

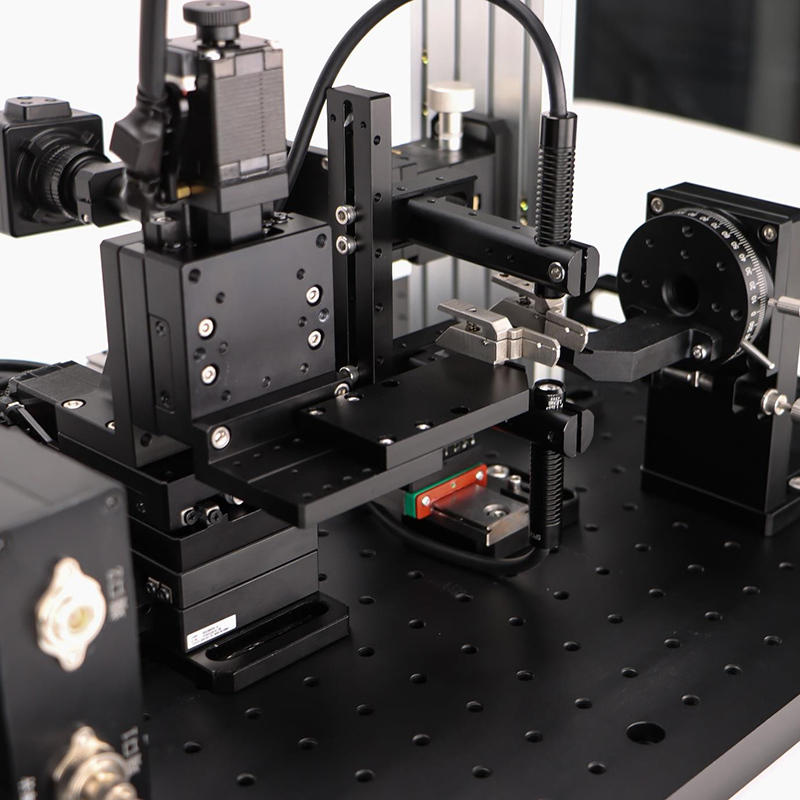

本系統適用于 WDM 的透射端及反射端的自動封裝，也可以簡單升ji，就可以實現準直器的自動封裝。 采用全新的進口與國產電動位移臺，保證質量與后期服務。有些公司采用二手產品，由于二手產品的質量與貨物供應問題，很難保證后期服務。
系統特色
l 采用全新電動位移臺，確保重復性與效率。
l 夾具方便、快捷。
l 雙攝像頭，方便觀察。
l 全方位的 UV 防護罩。
l 算法優秀，穩定、快速。對光時間 <= 10 秒。
l 生產效率，300 – 350 個 / 10 小時。
l 耦合數據可以保存到 Excel 文件。
l 操作界面簡單易用，更適合生產員工的操作。
l 透射端經過簡單升ji改造，就可以實現準直器的自動耦合。
l 反射端可以升ji到自動點膠功能。
l 反射端/透射端一體化系統，可以同時實現反射與透射耦合需求，特殊設計滿足客戶的特殊需要。
透射端系統主要配置清單
產品 | 型號規格 | 數量 | 品牌 | |
1 | 高精度 XY 軸線性電動位移臺 | 線性分辨率：0.1μm/脈沖 | 1 | FUTANSI |
2 | 高精度 2 軸電動弧擺臺 | 角度分辨率：0.003°/脈沖 | 1 | FUTANSI |
3 | 夾具 | 手動 | 2 | FUTANSI |
4 | 光學平板 | 500*350*50 | 1 | FUTANSI |
5 | UV 光源 | 4 通道 | 1 | FUTANSI |
6 | UV 光源夾具及調整機構 | 1 | FUTANSI | |
7 | 耦合軟件 | 1 | FUTANSI | |
8 | 4 軸運動控制器 | HEMC-4 | 1 | FUTANSI |
9 | 運動控制卡 | 4 軸 | 1 | FUTANSI |
10 | 高速光功率計 | 雙通道，外接光探頭 | 1 | FUTANSI |
11 | 電腦主機 | windows7，鍵盤鼠標 | 1 | 其它 |
12 | 顯示器 | 19 寸 | 1 | 其它 |
反射端系統清單
產品 | 型號規格 | 數量 | 品牌 | |
1 | 高精度 XZY 軸線性電動位移臺 | 線性分辨率：0.1μm/脈沖 | 1 | FUTANSI |
2 | 夾具 | 手動 | 2 | FUTANSI |
3 | 定焦鏡頭 | 工作距離 155mm | 2 | 其它 |
4 | CCD 攝像機 | 彩色 | 2 | 其它 |
5 | 鏡頭調整機構 | 1 | FUTANSI | |
6 | 光學平板 | 500*350*50 | 1 | FUTANSI |
7 | UV 光源 | 4 通道 | 1 | FUTANSI |
8 | UV 防護罩 | 深色有機玻璃 | 1 | FUTANSI |
9 | UV 光源夾具及調整機構 | 1 | FUTANSI | |
10 | 軟件 | 1 | FUTANSI | |
11 | 3 軸運動控制器 | HEMC-3 | 1 | FUTANSI |
12 | 運動控制卡 | 4 軸 | 1 | 其它 |
13 | 高速光功率計 | 雙通道，外接光探頭 | 1 | FUTANSI |
14 | 電腦主機 | windows7，鍵盤鼠標 | 1 | 其它 |
15 | 顯示器 | 19 寸 | 1 | 其它 |
反射端/透射端一體化系統清單
產品 | 型號規格 | 數量 | 品牌 | |
1 | 高精度 XZY 軸線性電動位移臺 | 線性分辨率：0.1μm/脈沖 | 1 | FUTANSI |
2 | 高精度 XY 軸線性電動位移臺 | 線性分辨率：0.1μm/脈沖 | 1 | FUTANSI |
3 | 高精度 2 軸電動弧擺臺 | 角度分辨率：0.003°/脈沖 | FUTANSI | |
4 | 夾具 | 手動 | 3 | FUTANSI |
5 | 定焦鏡頭 | 工作距離 155mm | 2 | 其它 |
6 | CCD 攝像機 | 彩色 | 2 | 其它 |
7 | 鏡頭調整機構 | 1 | FUTANSI | |
8 | 光學平板 | 500*350*50 | 1 | FUTANSI |
9 | UV 光源 | 4 通道 | 1 | FUTANSI |
10 | UV 防護罩 | 深色有機玻璃，氣動 | 1 | FUTANSI |
11 | UV 光源夾具及調整機構 | 氣動 | 1 | FUTANSI |
12 | 軟件 | 1 | FUTANSI | |
13 | 運動控制器 | 7 軸 | 1 | FUTANSI |
14 | 運動控制卡 | 12 軸 | 1 | FUTANSI |
15 | 高速光功率計 | 雙通道，外接光探頭 | 1 | FUTANSI |
16 | 電腦主機 | windows7，鍵盤鼠標 | 1 | 其它 |
17 | 顯示器 | 21 寸，高清 | 1 | 其它 |
