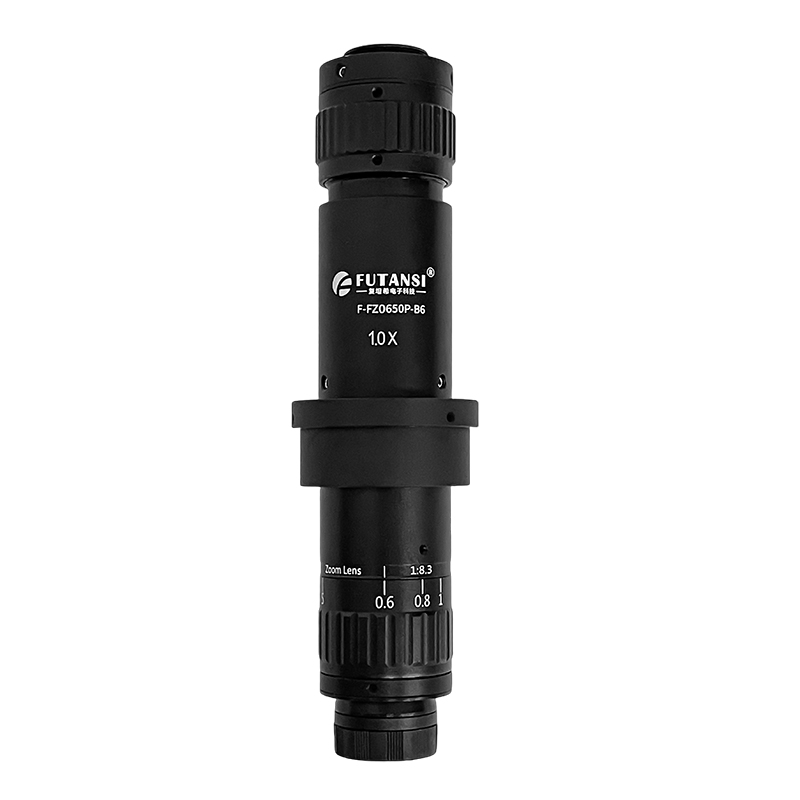

產品名稱：F-FZ0650P-B6
此系統為復坦希公司標準規格，訂購量1-100臺之間，可在當日發貨。訂購量大于100臺，請聯系我們確認貨期。
- 產品詳情
產品描述
◆F-FZ0650P-B6高分辨率單筒鏡頭采用積木式結構，平行光路光學系統，可選配不同倍率的CCD接口和輔助物鏡滿足不同倍率，視野和工作距離的需求。
◆0.6-5.0X 連續變倍, 1:8.3 大變倍比，高分辨率、高對比度成像。重復定位精度高，重復精度可達1um
◆采用高硬度耐磨鋁合金材料，陽ji氧化表面處理，使用壽命長。
◆視野變化范圍廣：0.036mm-100mm
◆鏡筒安裝直徑：φ39.6mm
◆CCD接口倍率可選：0.3X ,0.45X,0.5X,0.67X ,1X (標配),1.5X,2X,3X.
◆輔助物鏡倍率可選：0.3X,0.4X,0.5X ,0.6X,1.5X,2X.
◆無限遠平場消色差物鏡倍率可選：5X,10X ,20X,40X,60X,80X,100X
◆長工作距無限遠平場復消色差物鏡倍率可選：2X,3.5X,5X,10X,20X,50X
◆可選配LED照明或光纖照明可觀察不同的樣品，可以滿足客戶多方面的要求，廣泛應用于電氣設備、半導體、LCD、LED觀察檢測等。
產品規格
|
型號 |
名稱 |
描述 |
|
F-FZ0650P-B6 |
連續變倍鏡頭 |
|
|
F-FZ0650P-B6D |
定格定倍鏡頭 |
|
|
F-FZ0650P-B6C |
同軸連續變倍鏡頭 |
B65 0.6X-5.0X連續變倍主體，1XCCD+1X物鏡+同軸光源 |
|
F-FZ0650P-B6CD |
同軸定格定倍鏡頭 |
B65D 0.6X-5.0X定格定倍主體，1XCCD+1X物鏡+同軸光源 |
|
F-FZ0650P-B6TV05 |
連續變倍鏡頭 |
B65 0.6X-5.0X連續變倍主體，0.5XCCD+1X物鏡 |
|
F-FZ0650P-B6DTV05 |
定格定倍鏡頭 |
B65D 0.6X-5.0X定格定倍主體(每個倍率帶卡位)，0.5XCCD+1X物鏡， |
|
F-FZ0650P-B6CTV05 |
同軸連續變倍鏡頭 |
B65 0.6X-5.0X連續變倍主體，0.5XCCD+1X物鏡，+同軸光源 |
|
F-FZ0650P-B6CDTV05 |
同軸定格定倍鏡頭 |
B65D 0.6X-5.0X定格定倍主體，0.5XCCD+1X物鏡，+同軸光源 |
光學參數表
|
物鏡 |
CCD接口 |
||||||||
|
0.3X |
0.4X |
0.5X |
0.75x |
1X（標配） |
1.5X |
2.0X |
3X |
||
|
1.0X （標配）/WD:86mm |
倍 數 |
0.18X-1.5X |
0.24X-2.0X |
0.3X-2.5X |
0.45X-3.75X |
0.6X-5.0X |
0.9X-7.5X |
1.2X -10.0X |
1.8X-15X |
|
視野FOV(mm) |
26X20-3X2 |
20X15-2X1.8 |
16X12-1.9X1.4 |
11X8-1.3X0.9 |
8X6-0.9X0.7 |
5X4-0.6X0.5 |
4X3-0.5X0.36 |
2.6X2-0.3X0.2 |
|
|
0.3X /WD:270mm |
倍 數 |
0.05X-0.45X |
0.07X-0.6X |
0.09X-0.75X |
0.14X-1.13X |
0.18X-1.5X |
0.27X-2.25X |
0.36X-3X |
0.54X-4.5X |
|
視野FOV(mm) |
96x72-10.6X8 |
68X51-8X6 |
53X40-6.4X4.8 |
34X26-4X3.1 |
26X20-3.2X2.4 |
18X13-2X1.6 |
13X10-1.6X1.2 |
9X6.6-1.1X0.8 |
|
|
0.5X /WD:160mm |
倍 數 |
0.09X-0.75X |
0.12X-1X |
0.15X-1.25X |
0.225X-1.875X |
0.3X-2.5X |
0.45X-3.75X |
0.6X-5X |
0.9X-7.5X |
|
視野FOV(mm) |
53X40-6.4X4.8 |
40X30-4.8X3.6 |
32X24-3.8X2.8 |
21X16-2.6X1.9 |
16X12-1.9X1.4 |
11X8-1.3X0.9 |
8X6-0.9X0.7 |
5X4-0.6X0.5 |
|
|
0.6X /WD:130mm |
倍 數 |
0.22X-0.9X |
0.144X-1.2X |
0.18X-1.5X |
0.27X-2.25X |
0.36X-3X |
0.54X-4.5X |
0.72X-6X |
1.08X-9X |
|
視野FOV(mm) |
22X16-5.3 X4 |
33X25-4X3 |
26X20-3X2 |
18X13-2X1.6 |
13X10-1.6X1.2 |
9X6.6-1.1X0.8 |
6.6X51-0.8X0.6 |
4.4X3-0.5X0.4 |
|
|
1.5X /WD:50mm |
倍 數 |
0.27X-2.25X |
0.36X-3X |
0.45X-3.75X |
0.675X-5.625X |
0.9X-7.5X |
1.35X-11.25X |
1.8X-15X |
2.7X-22.5X |
|
視野FOV(mm)) |
18X13-2X1.6 |
13X10-1.6X1.2 |
11X8-1.3X0.9 |
7X5.3-0.89X0.6 |
5X4-0.6X0.5 |
3.5X2.6-0.4X0.3 |
2.6X2-0.3X0.24 |
1.7X1.3-0.2X0.1 |
|
|
2.0X/WD:39mm |
倍 數 |
0.36X-3X |
0.48X-4X |
0.6X-5.0X |
0.9X-7.5X |
1.2X-10X |
1.8X-15X |
2.4X-20X |
3.6X-30X |
|
視野FOV(mm) |
13X10-1.6X1.2 |
10X7.5-1.2X0.9 |
8X6-0.9X0.7 |
5X4-0.6X0.5 |
4X3-0.5X0.36 |
2.6X2-0.3X0.2 |
2X1.5-0.2X0.18 |
1.3X1-0.16X0.12 |
|
|
標配變倍范圍: 0.6X~5X |
|||||||||
|
注：（1）總光學倍數=CCD接口倍數*變倍體倍數*物鏡的倍數 （2）視場范圍FOV=CCD靶面的尺寸/光學放大倍率（以1/3"CCD相機參考） |
|||||||||

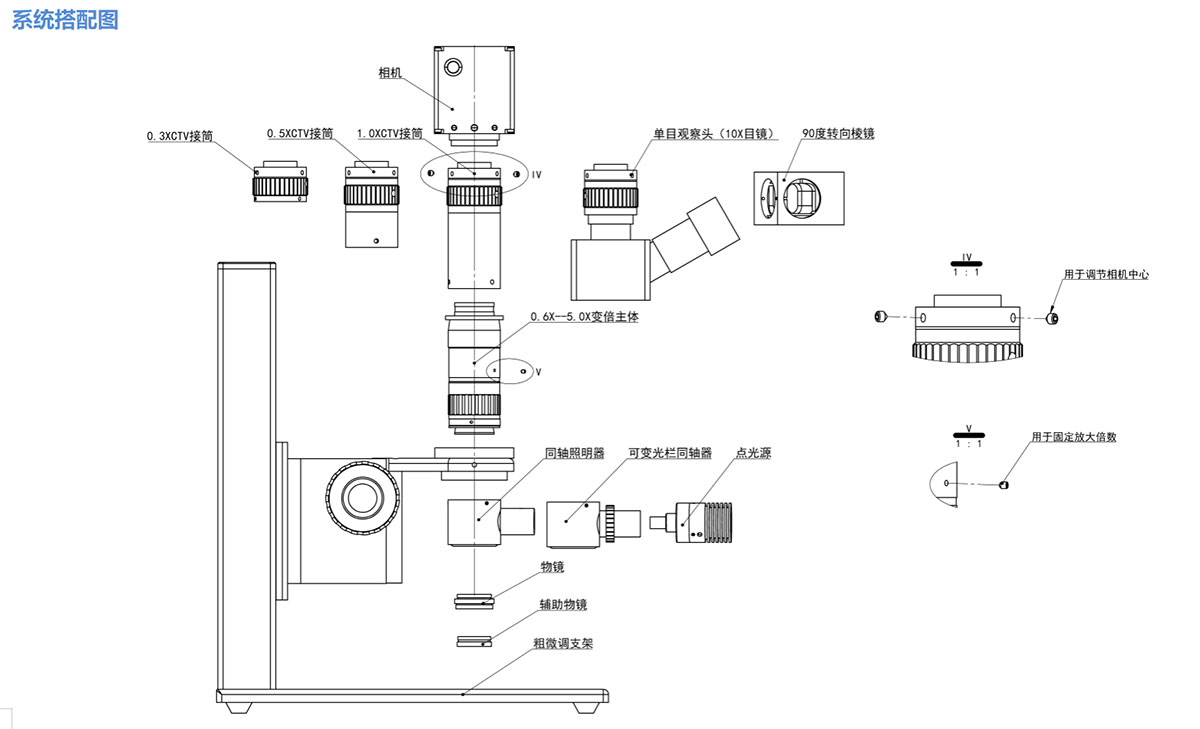

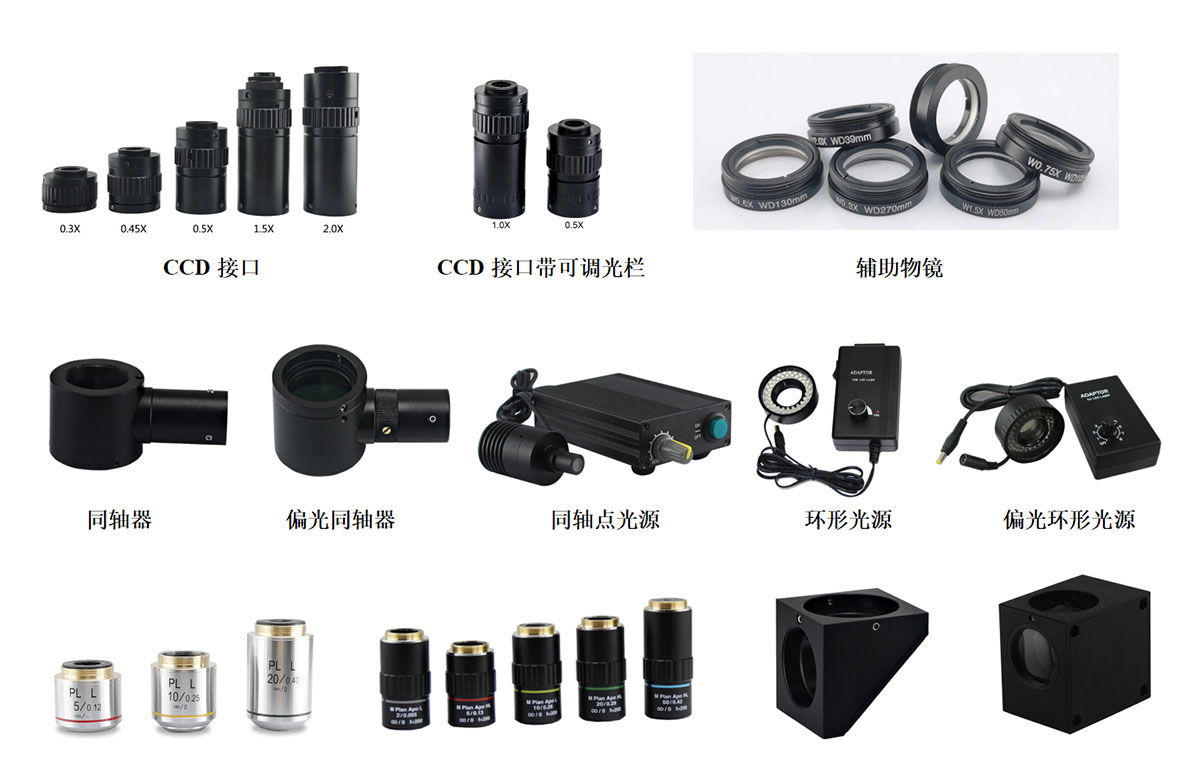

可選附件

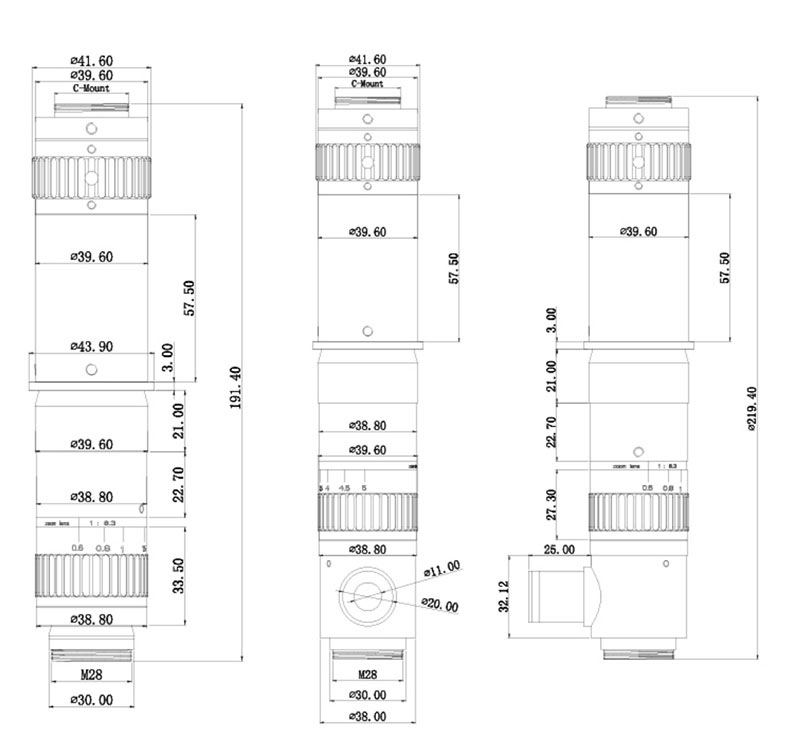

外形尺寸圖
