產品名稱：帶纖對準器

產品型號：FJX-130

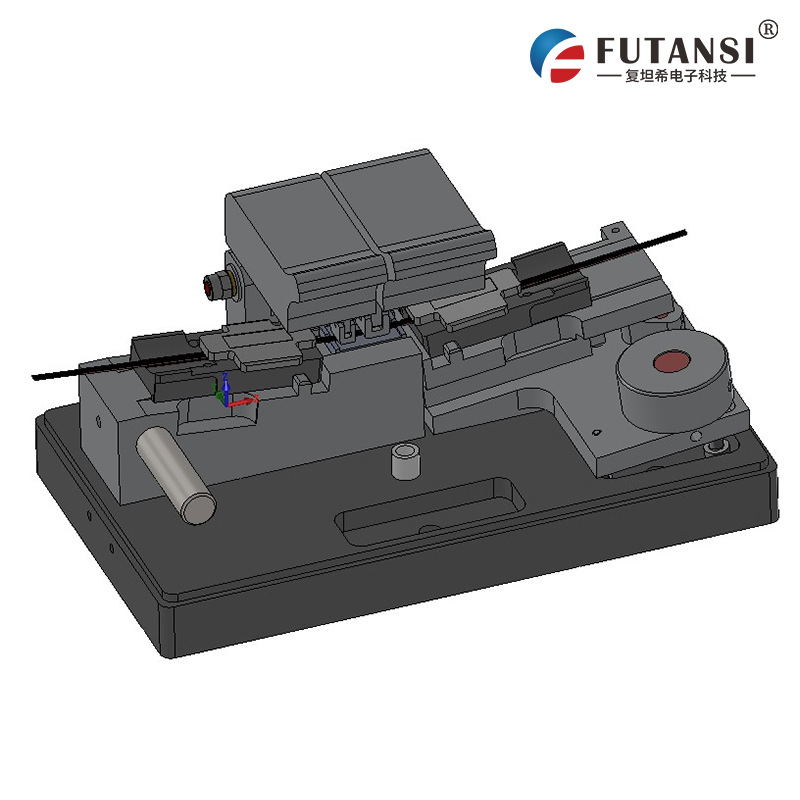

外觀參考圖

主要特點：
1）接續損耗小、一致性好。
2）體積小、重量輕、操作方便。

主要技術指標：
　適用光纖：8芯帶狀光纖；光纖直徑：125μm;
　對芯損耗：單根光纖損耗不大于0.3dB
　工作溫度：-10℃～40℃
　外形尺寸：140mm×80mm×77mm
　重量：0.9kg

操作步驟：

1）打開照明電源開關。

2）旋轉旋鈕將帶纖對準器活動端調至最遠位置。
3) 將帶狀多模尾纖FC頭端和多通道測試儀連接起來，另一端用帶纖夾具夾持依次放入熱剝器、切割刀，熱剝、切割后放在帶狀光纖對準器的固定端（左端），將左壓蓋壓上。
4) 將被測器件帶狀光纖用帶纖夾具夾持依次放入熱剝器、切割刀，熱剝、切割后放在帶狀光纖對準器的活動端（右端），在V槽中間滴微量匹配液，然后將右壓蓋壓上。
5）逆時針旋動旋鈕，讓活動端自由移動使V槽中光纖自動對接，然后觀察測試儀，即可測試被測器件的各項指標。

配置清單：

日常維護與保養：

每次使用前，先用99%的酒精將V槽和壓頭清理干凈；使用后將V槽和壓頭上的匹配液再用酒精擦拭干凈，然后將機器上的碎光纖及雜物清理干凈后放在無塵的狀態下保存。

警告：非專業人士不得拆卸本產品，如有使用故障，請及時與本公司售后人員聯系。

注意：本設備只能使用棉球沾酒精進行清理與保養，杜絕使用氣槍清理！
